今回は刈谷市の一軒家敷地内で桝蓋が破損し、開閉不能になっている現場にきました。破損箇所は歩行経路に近く、実際に住人が落ちかけるという危険な状況が発生していたため、早急に既存蓋をハツリ撤去して新しい蓋へ交換し、安全性とメンテナンス性を回復しました。
本記事では発見経緯・危険性・施工手順・使用材料の選定理由・メンテナンス方法・費用と注意点を詳しく解説します。桝蓋の破損は見過ごすと詰まりや事故につながるため、住宅所有者や管理者の方はぜひ参考にしてください。
発見状況
敷地内の歩行経路付近に設置された桝蓋がひび割れ、部分的に欠損していました。住人がその上を歩いた際に足がかかり、落ちかけるという重大なヒヤリハットが発生。
危険性と二次被害
人身事故のリスク：破損蓋は踏み抜きや転倒の原因となり、怪我や訴訟リスクにつながる。
点検・洗浄不能による詰まり：開閉できない桝は定期清掃ができず、堆積物が蓄積して詰まりや悪臭、逆流を招く。
周辺構造への影響：破片や欠損部から雨水が浸入すると周辺の地盤や舗装に悪影響を与える可能性がある。
今回の作業では、破損した蓋を安全に撤去し、耐久性の高い新規蓋へ交換しました。
作業は以下の手順で進めています。
1. 破損蓋のハツリ撤去
既存の蓋と周囲のコンクリート等を必要最小限の範囲でハツリ、破損蓋を撤去。
粉塵・騒音対策を行いながら慎重に作業を進めました。
2. 桝縁の整形と内部清掃
新しい蓋が確実に収まるように桝縁を整形し、内部の堆積物や異物を除去。
3. 新規桝蓋の設置
使用環境に合わせて耐久性・開閉性・安全性の高い蓋を選定し、確実に固定。
歩行時の安定性とメンテナンス性を重視した仕様です。
4. コンクリート復旧と仕上げ
周囲のコンクリートを補修し、見た目と強度を回復。
排水勾配を考慮し、水が溜まらないように仕上げています。
5. 最終確認と報告
開閉動作、強度、排水状況を確認し、施工前後の写真を添えて施主へ報告しました。
現状の説明

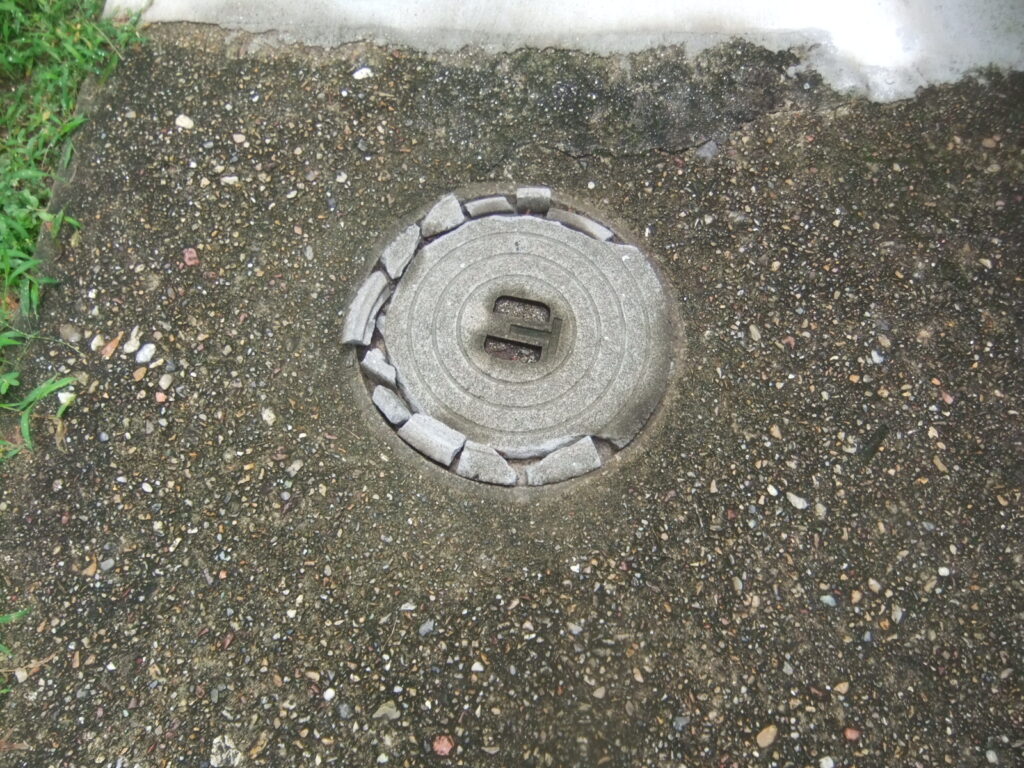

施工前の現場を確認すると、桝蓋の周囲のコンクリートが大きく割れています。このように桝蓋まわりが割れていると、
蓋がしっかり支えられず踏み抜き事故につながる。
割れた部分から雨水が入り込み、さらに劣化が進む。
開閉が困難になり、内部の点検・洗浄ができなくなる。
といった問題が発生します。
ハツリ前のサンダーカット
桝蓋交換工事では、いきなりハツリ作業に入るのではなく、まずサンダーでコンクリートを正確にカットする工程が必要になります。これが「サンダーカット」です。
サンダーカットは、
ハツリ範囲を明確にするための下準備
周囲のコンクリートを必要以上に壊さないための保護作業
仕上がりの美しさと精度を左右する重要工程
として欠かせません。

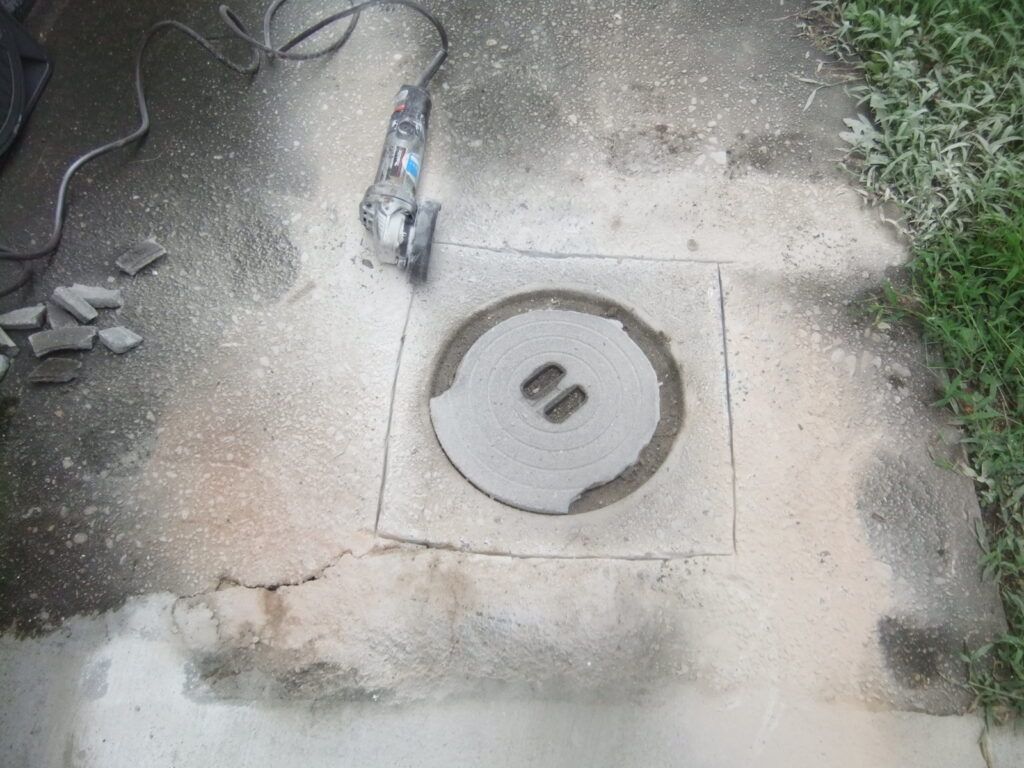

今回の現場でも、破損した桝蓋を交換するため、まず既存の蓋周りをサンダーで四角く切り込み、ハツリ作業で余計な部分が割れたり飛散したりしないように丁寧にカットラインを作成しました。
この工程を行うことで、後のハツリがスムーズになり、桝縁の形状を崩さずに蓋だけを確実に撤去できます。
サンダーカットは見た目以上に技術が必要で、切り込みの深さ・角度・ラインの精度がそのまま仕上がりに影響します。
丁寧なサンダーカットが、安全で美しい桝蓋交換工事の土台になります。

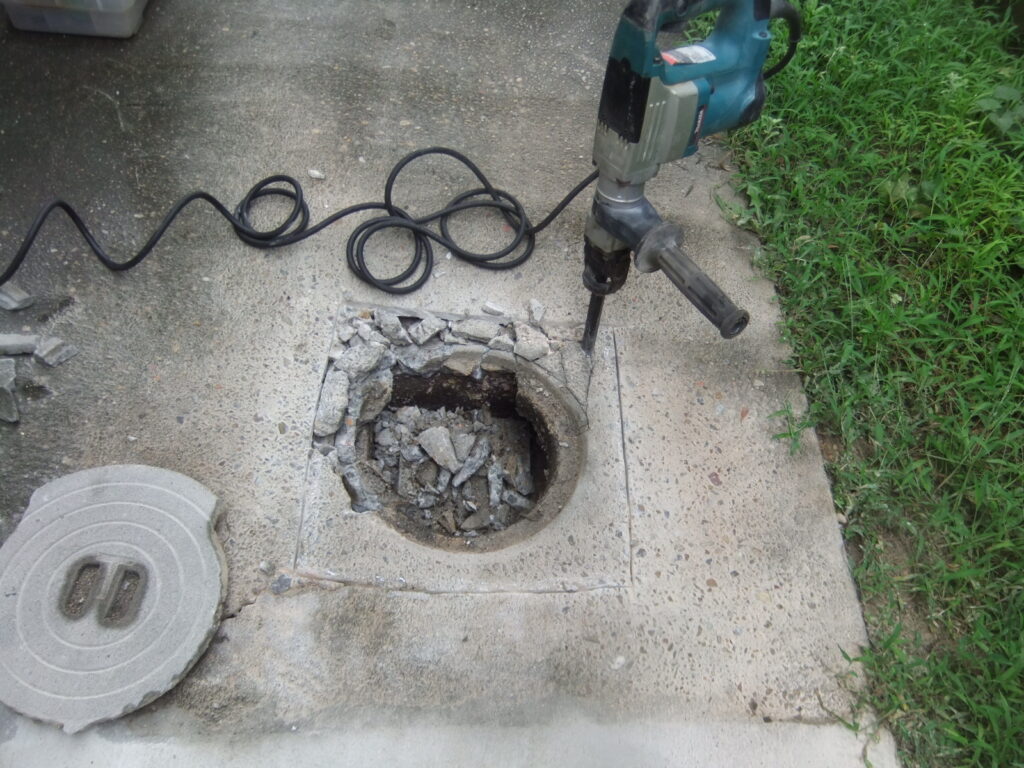

ハツリ作業
サンダーカットで切り込みラインを入れた後は、いよいよハツリ作業に入ります。ハツリは、桝蓋交換工事の中でも特に慎重さと技術が求められる工程です。
ハツリの目的は、破損した桝蓋と周囲の劣化したコンクリートを安全に撤去すること。新しい蓋が確実に収まるように桝縁を整形すること。余計な部分を壊さず、必要最小限の範囲だけを除去することにあります。サンダーカットで切り込みを入れておくことで、ハツリ時にコンクリートが無駄に割れ広がるのを防ぎ、仕上がりの精度が大きく向上します。
モルタル打設

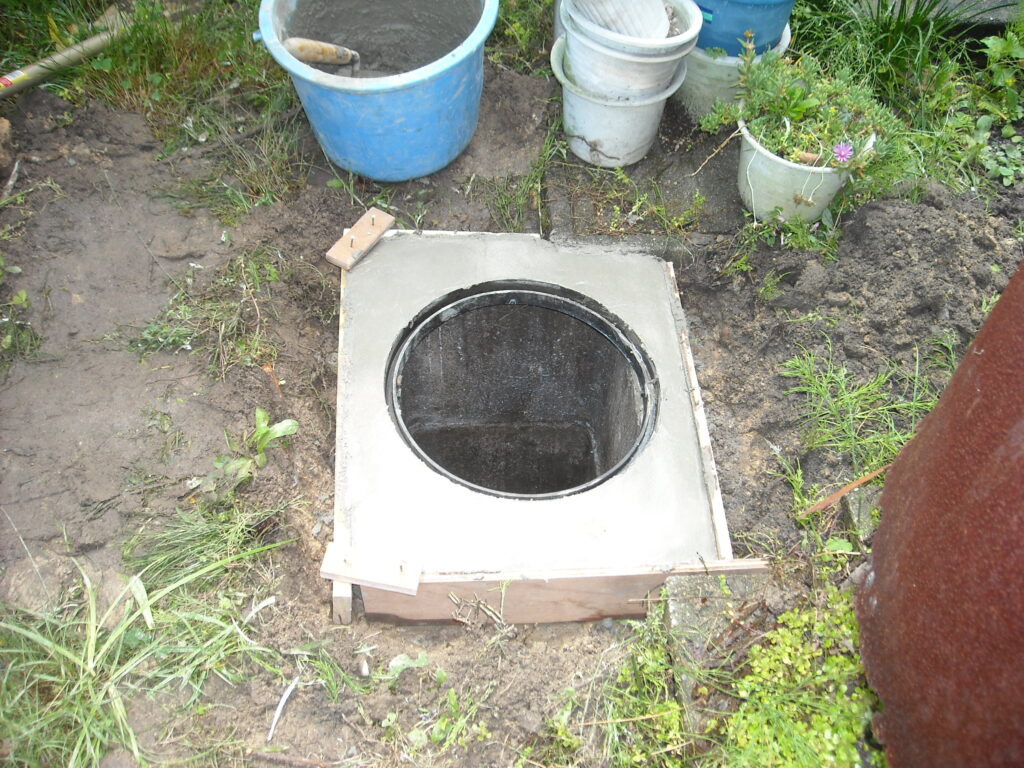

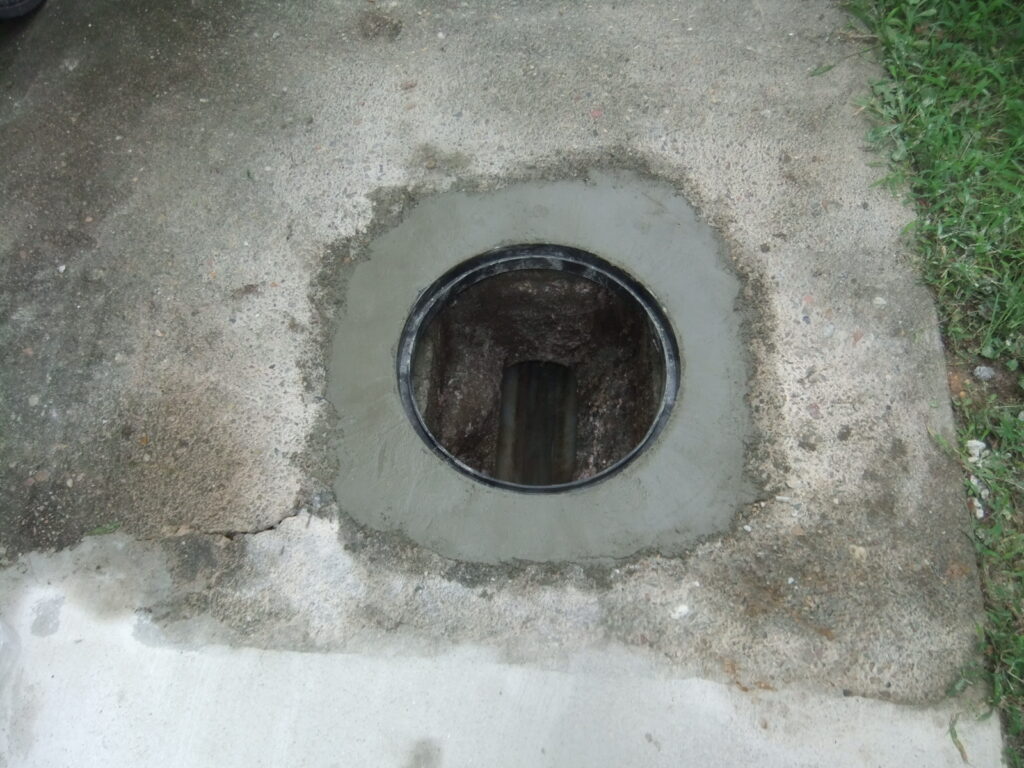

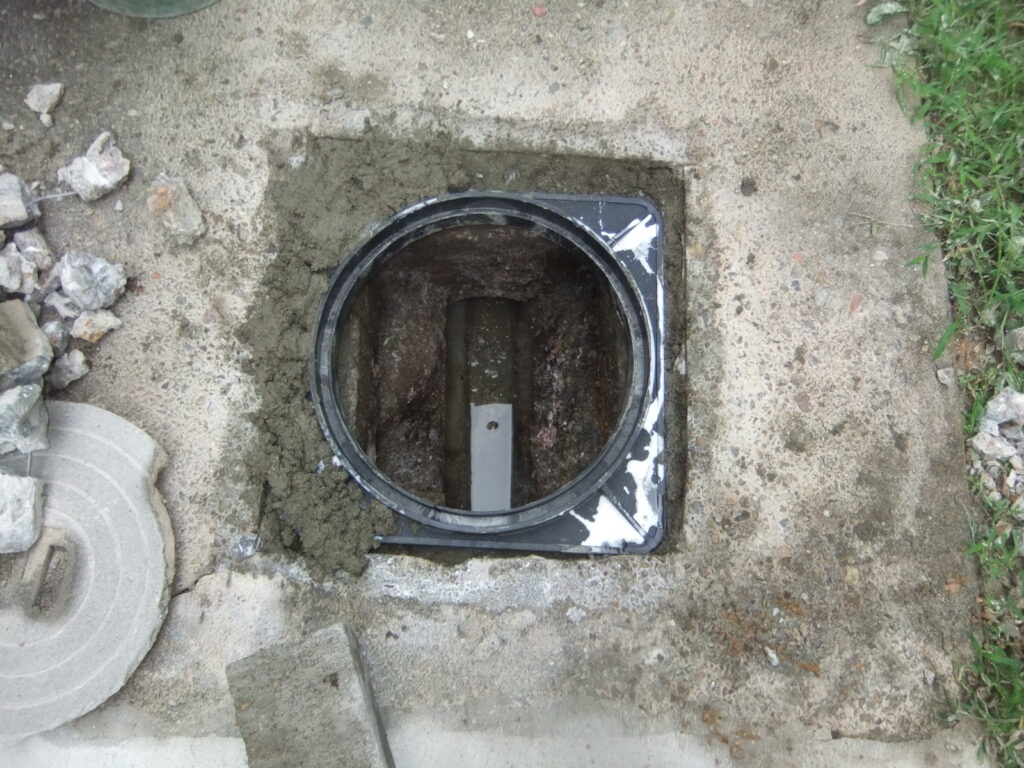

ハツリ作業で破損部分を撤去し、桝縁の形状を整えたあとは、モルタルを少しずつ打設していく工程に入ります。これは仕上げ前の“仮埋め”にあたる作業で、後の本仕上げの精度と耐久性を左右する重要なステップです。
モルタル打設の目的
モルタルを段階的に打設する理由は以下の通りです。
桝蓋がしっかりと座る高さを調整するため。
一度に厚く盛ると沈下やひび割れが起きやすいため、少しずつ固めていくため。
周囲の既存コンクリートとの段差をなくし、仕上がりを美しくするため。
蓋のガタつきや傾きを防ぎ、長期的な安定性を確保するため。
仕上げと使用した桝蓋の注意点

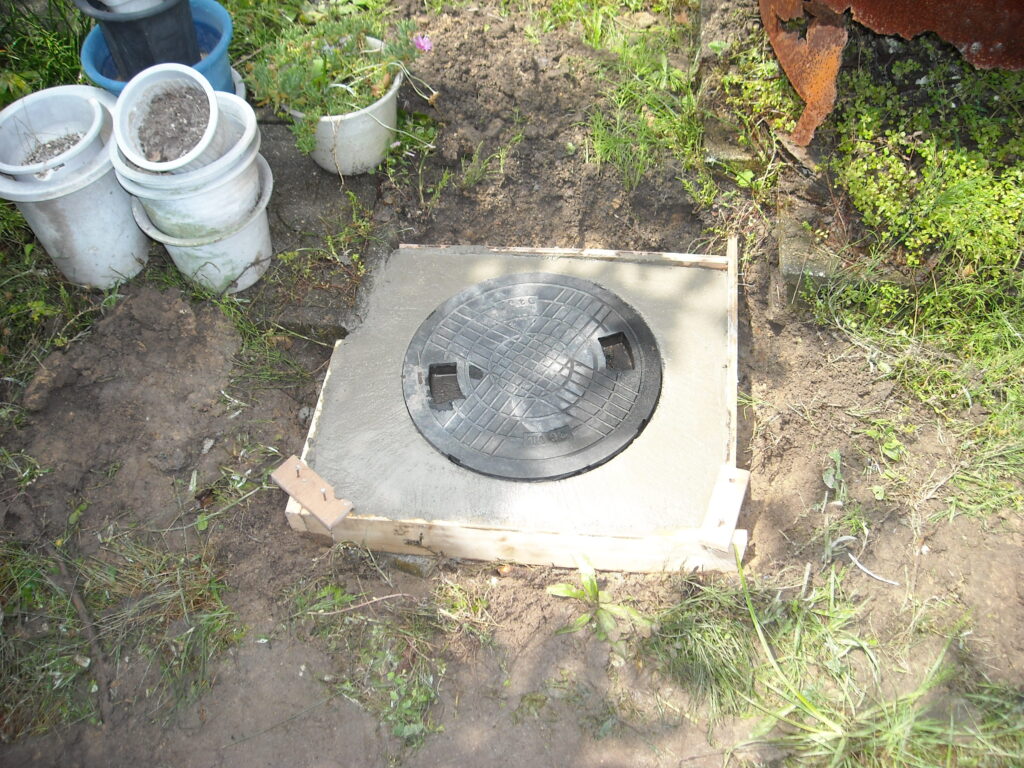

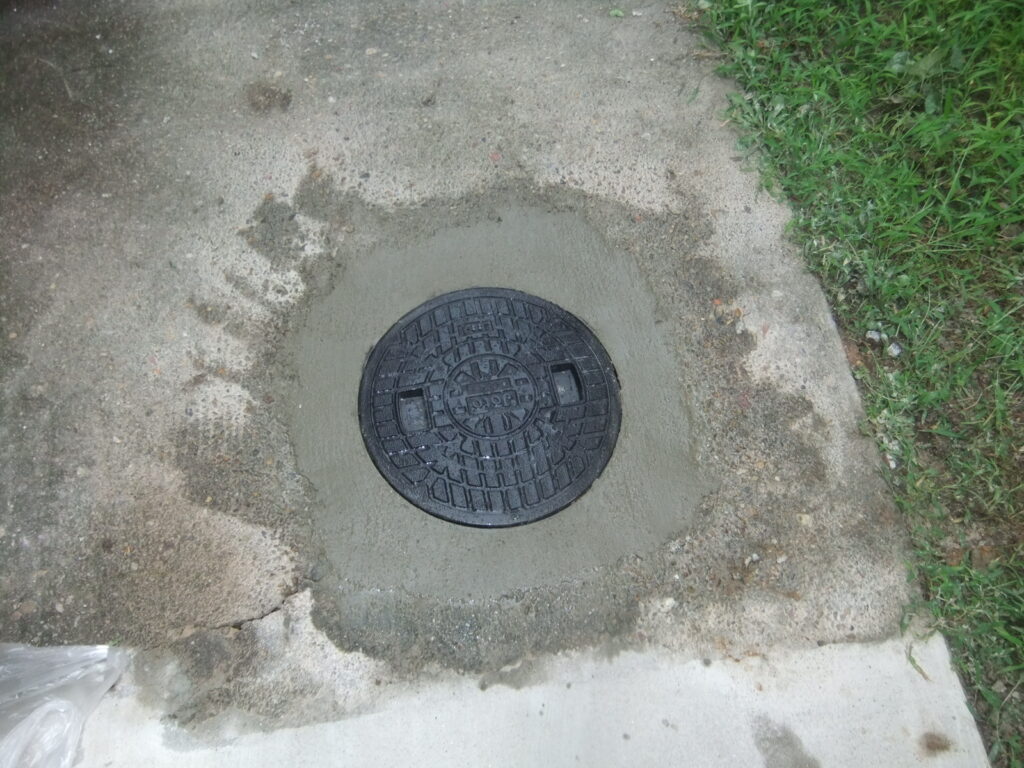

最終仕上げとして新しい桝蓋を設置し、周囲を本仕上げのコンクリートで整えました。これで今回の桝蓋交換工事は完了です。
今回使用した桝蓋は、歩行用としては十分な強度がありますが、自動車の乗り上げには対応していないタイプです。
現場は車両が入らない場所であり、住人の方の動線のみで使用されるため、この仕様で問題ありません。
ただし、桝蓋は設置場所の用途によって選ぶべき種類が大きく変わります。
歩行のみの場所 → 樹脂製・軽量タイプでも可。
自転車・台車が通る場所 → 耐荷重の高いタイプが必要。
車両が乗り入れる場所 → 専用の耐圧蓋（鋳鉄製・重荷重対応）が必須。
車が乗り上げる可能性がある場所に歩行用の蓋を使うと、割れ・沈下・踏み抜き事故・桝の破損につながるため、必ず用途に合った蓋を選定する必要があります。
今回の現場では、「車両の進入がない」「住人が落ちかけた危険箇所を早急に安全化したい」という条件から、歩行用の蓋を採用しました。
【まとめ】
桝蓋の破損は放置すれば重大事故につながります。
今回の現場は一軒家でしたが、実際にはマンション・アパート・集合住宅の方が桝蓋の破損や開閉不能が圧倒的に多いのが現実です。
理由は明確で、
建物の築年数が古い。
住人の入れ替わりが多く、異変に気づかれにくい。
管理者が現場を細かく確認しない、できていない。
車両や台車の通行が多く、蓋に負荷がかかりやすい。
といった条件が重なるためです。
そして、こうした破損した桝蓋を放置すると、ほぼ確実に「補償問題」に発展します。
【実際に起きている事故例】
■マンションの共用部で子どもが桝蓋を踏み抜き、足を骨折。管理組合が治療費と慰謝料を負担したケース
■アパートの駐輪場横で蓋が沈下し、高齢者が転倒して頭部を負傷。管理会社が全面補償となったケース
■蓋が開閉不能で清掃できず、排水が逆流。住戸内の床が水浸しになり、原状回復費が高額になったケース
これらは珍しい話ではなく、全国で日常的に起きているトラブルです。
特に子どもが怪我をした場合、
高額な治療費
長期の通院
保護者の休業補償
慰謝料
など、金額も責任も一気に重くなります。
管理者・所有者にとっては、「知らなかった」では済まされない種類の事故です。
桝蓋の破損は“危険物”と同じ。見つけたら即対応が鉄則
桝蓋は普段目立たない存在ですが、破損した瞬間から人を傷つける危険物になります。
ひび割れ
ガタつき
沈下
開閉不能
周囲のコンクリートの崩れ
これらの症状が一つでもあれば、早急に点検・交換が必要です。
今回のように住人が落ちかけたケースは、あと一歩間違えば重大事故でした。
桝蓋は「壊れたら交換すればいい」ではなく、壊れる前に気づくことが最も重要です。
